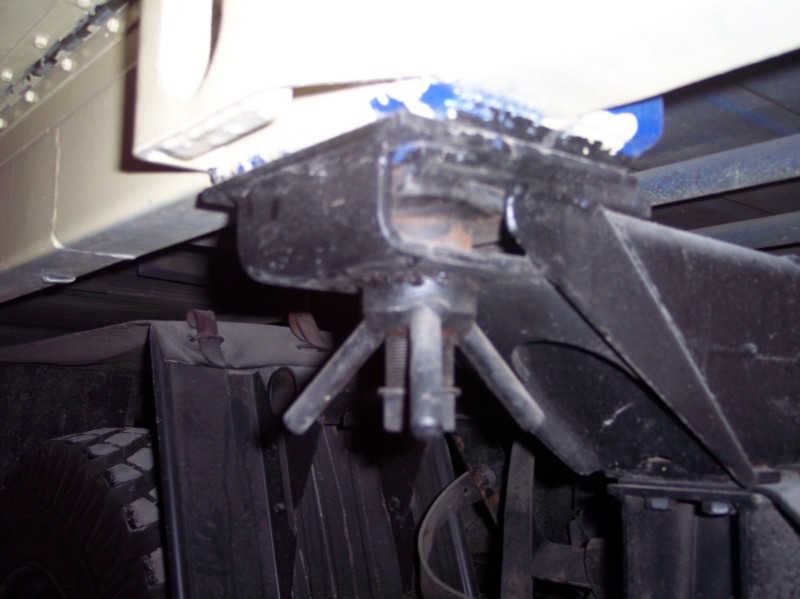

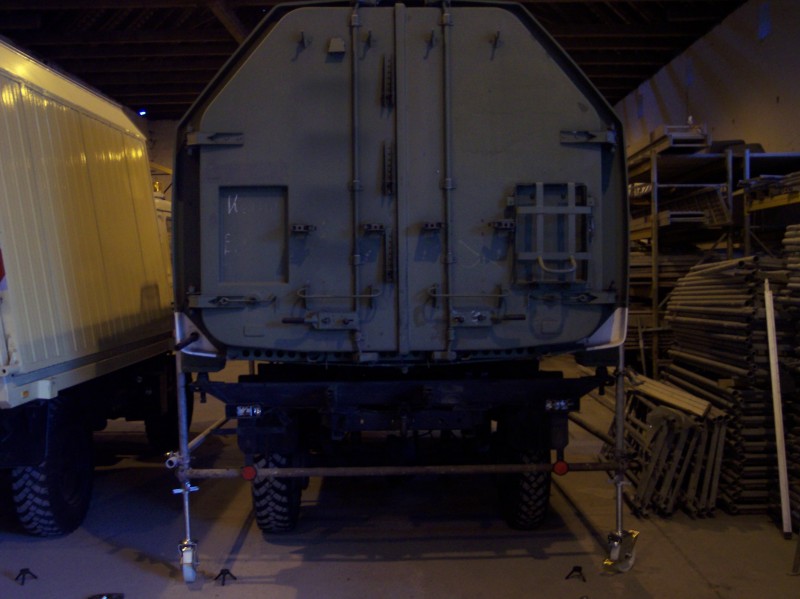

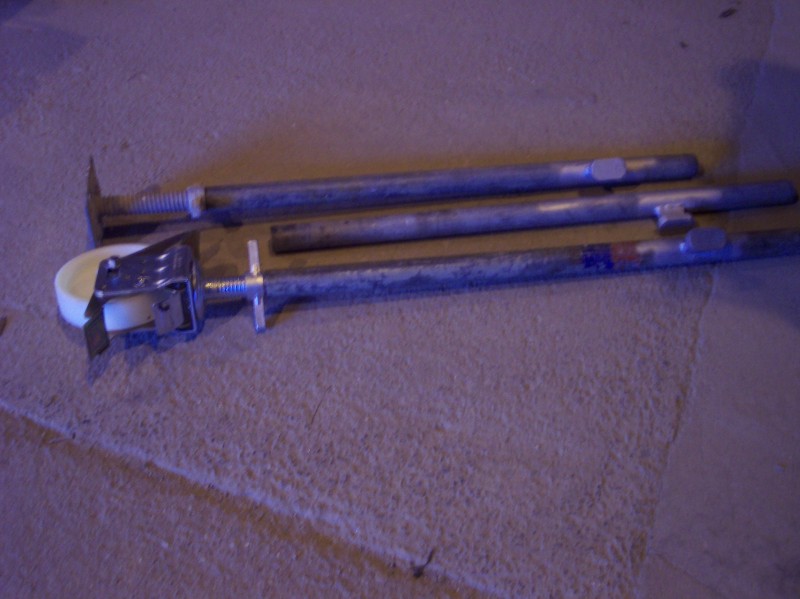

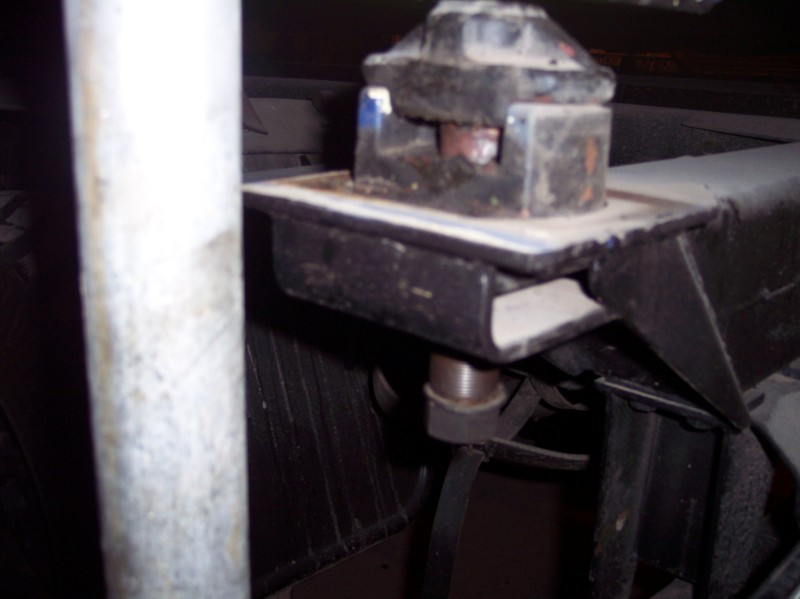

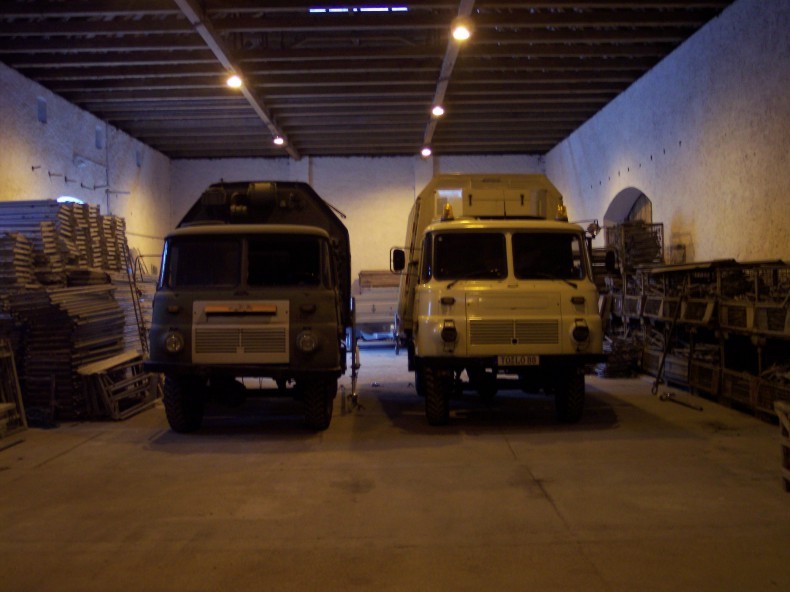

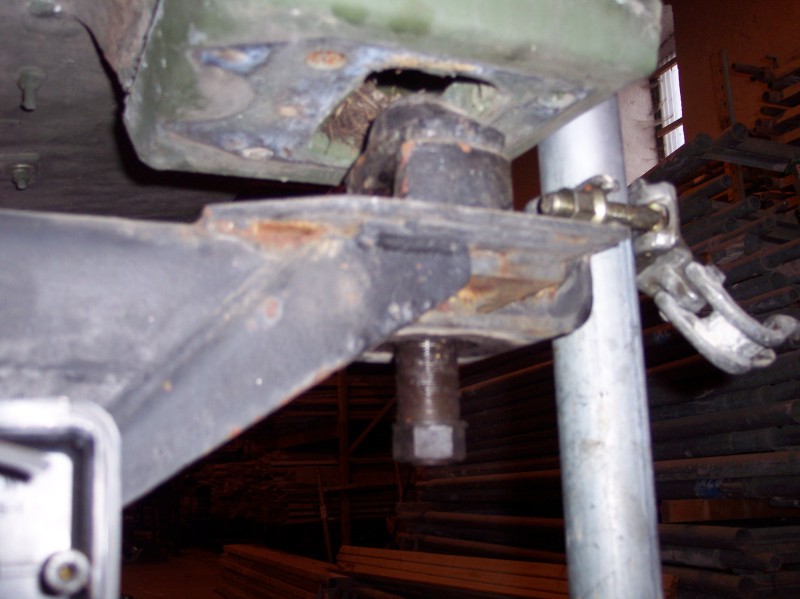

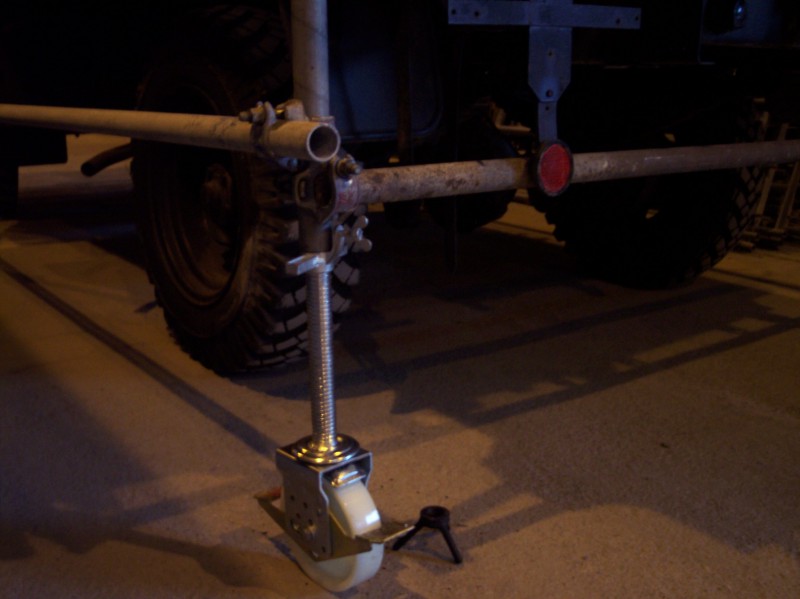

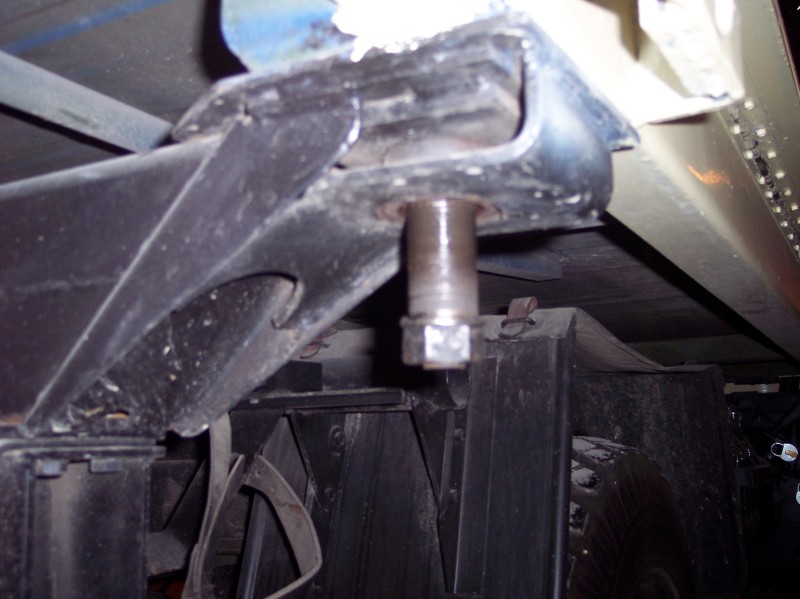

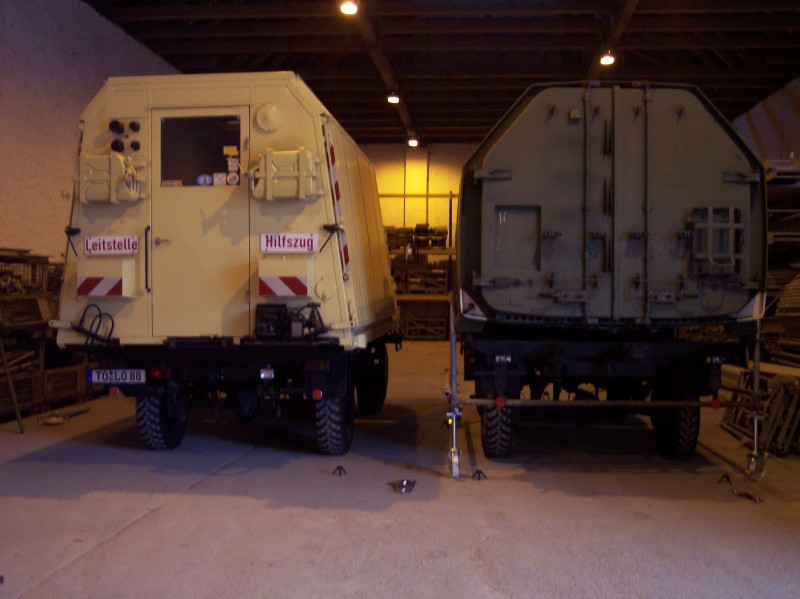

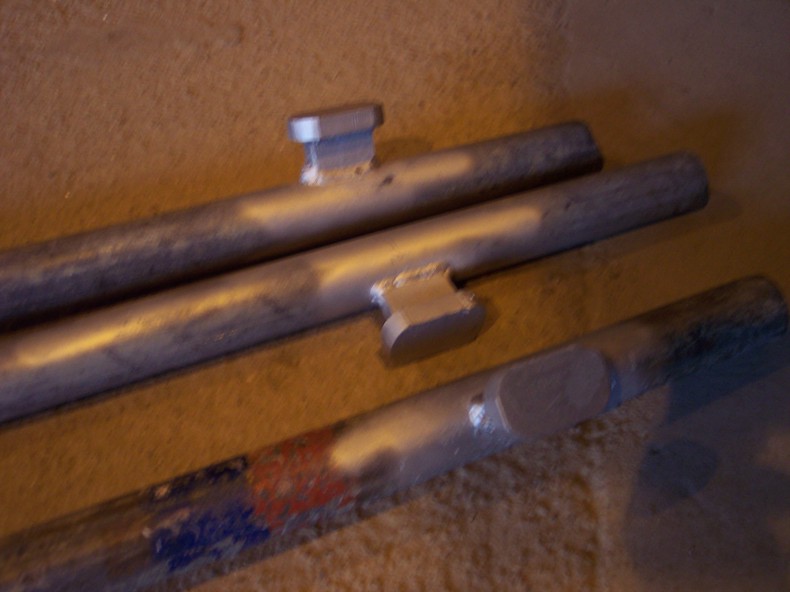

Author Thema   robert Mitarbeiter Beiträge: 893 Offline #1 Oschatzer Roburfreunde Containertausch geschrieben am 25.12.2003 um 11:53 Uhr Hallo Roburfreunde als Weinnachtsüberraschung nun aktuelle Bilder vom Tausch KSAC gegen LAK. Ich bitte wenn jemand etwas dazu mitteilen möchte, dieses in einen anderen Thread zu schreiben, damit alles hintereinander betrachtet werden kann. Ich werde dazu ein paar Zeieln als Erläuterung schreiben. Ralf   robert Mitarbeiter Beiträge: 893 Offline #2 Oschatzer Roburfreunde RE: Containertausch geschrieben am 25.12.2003 um 12:03 Uhr Ich habe an Gerüstrohr D= 48,3x4,05mm aus Stahl ST37 versetzte Halterplatten angeschweißt, die unverrückbar in die Containerhalterungen passen. Die Rohre sind 1000mm lang und reltiv einfach als Kürzungen zu beschaffen. Ich möchte aber abraten aus dem Schrott z.B. alte Rohre von Gas- oder Wasserleitungen zu verwenden, da diese nicht die erforderliche Festigkeit aufweisen. Ralf   robert Mitarbeiter Beiträge: 893 Offline #3 Oschatzer Roburfreunde RE: Containertausch geschrieben am 25.12.2003 um 12:19 Uhr Schwieriger ist die Beschaffung des eines höhenverstellbaren Untersatz. Hier habe ich 2 Varianten, wobei die preisgünstigere die höhenverstellbare Gerüstspindel ist. Bei einer benötigten Länge von 700mm kostet so eine Gewindefußplatte ca 15 Euro netto. Da der Untergrund sehr eben ist habe ich mich für die Lenkrolle entschieden. Lenkrolle 7,5kN 500mm Kostenpunkt nach zähen Verhandlungen mit dem Gerüsthersteller Rux 30 Euro netto. Dadurch habe ich die Möglichkeit den Container zu rücken. Ralf   robert Mitarbeiter Beiträge: 893 Offline #4 Oschatzer Roburfreunde RE: Containertausch geschrieben am 25.12.2003 um 15:53 Uhr Ansonsten benötigen wir 2,50m Rüstrohr als Querriegel, 2x 3,00m Rüstrohr als Längsaussteifung und diverse gerüstkupplungen aus Stahl. Hier die Rückansicht der Fahrzeuge und links die montierten Gerüstteile. Ralf   robert Mitarbeiter Beiträge: 893 Offline #5 Oschatzer Roburfreunde RE: Containertausch geschrieben am 25.12.2003 um 15:58 Uhr In der Detailaufnahme kann man hier die Austeifung des Eckpunktes sehen. So erhalten die Gerüstfüße eine Führung. Ralf   robert Mitarbeiter Beiträge: 893 Offline #6 Oschatzer Roburfreunde RE: Containertausch geschrieben am 25.12.2003 um 16:02 Uhr Als nächstes sehen wir uns die Befestigung des Containers an. Hier die Stellung verschlossen und gesichert. Ralf   robert Mitarbeiter Beiträge: 893 Offline #7 Oschatzer Roburfreunde RE: Containertausch geschrieben am 25.12.2003 um 16:08 Uhr Nachdem die untere Mutter und die Unterlegscheibe entfernt wurden, kann man den Feststellring mit den drei Armen nach unten abdrehen. Hier ist er schon entfernt und der Befestigungsbolzen ist nun locker. Ralf   robert Mitarbeiter Beiträge: 893 Offline #8 Oschatzer Roburfreunde RE: Containertausch geschrieben am 25.12.2003 um 16:23 Uhr Als nächstes ist Muskelarbeit angesagt. Mit einer Rohrverlängerung für die Zapfen der Gerüstfüße und einer Rohrzange zum Gegenhalten an der Gerüstspindel geht es zügig nach oben. Ich konnte die Beobachtung machen, wenn man diagonal zu stark gedreht hat, sich die entlastete Spindel mt der Hand drehen ließ. Also es trat keine Verschränkung innerhalb des Aufbaus ein. Zu Beachten beim LAK sind auch die Stecker und Deckel der Einspeisung vorn, das diese sich nicht an dem Kasten an der Führerhausrückwand verhaken oder verklemmen. Wir sehen nun das der Container abghoben ist. Ralf   robert Mitarbeiter Beiträge: 893 Offline #9 Oschatzer Roburfreunde RE: Containertausch geschrieben am 25.12.2003 um 16:33 Uhr Wenn wir nun den Containerverschluß ansehen, stellen wir fest das er zweigeteilt ist. Durch Heben des Bolzens nach oben und drehen um 90° wird die Halterung entriegelt und der verschluß ruscht in den unteren Teil der Aufnahme. An dem Nistmaterial das zum Vorschein kam ist zu sehen, das der LAK nicht ganz unbewohnt war. Ralf   robert Mitarbeiter Beiträge: 893 Offline #10 Oschatzer Roburfreunde RE: Containertausch geschrieben am 27.12.2003 um 08:41 Uhr Containerverschluß hier noch einmal von weiter oben fotografiert. Ralf
